江蘇省宿遷洋河鎮酒廠智慧污水處理廠自動化控制系統

發布日期：2023-03-06 15:55 瀏覽次數：

洋河鎮污水處理廠項目

2023年康卓科技勇創(chuàng )佳績，承建的宿遷洋河鎮污水處理廠自動化控制系統正式開建。洋河鎮以釀酒聞名世界，洋河酒屬濃香型白酒，酒液澄澈透明，酒香濃郁清雅，入口鮮爽甘甜，口味細膩悠長。康卓科技在茅臺酒廠污水處理自動化項目中，已取得成功應用案例，擁有豐富的酒廠污水自動化項目的寶貴經驗。

本次康卓科技承建的洋河酒廠污水處理自動化項目位于江蘇省宿遷市洋河鎮洋北污水處理廠內，東臨七里大道、西臨卓碼河、北臨汪莊、南臨通港路。污水處理廠現狀規模為1.5萬m3/d，本次擴建工程規模為1.5萬m3/d，擴建后總規模為3.0萬m3/d。

康卓科技始終堅守“綠水青山就是金山銀山”的發展理念，積極踐行“生態立企、綠色環保”，加強環境治理與生態修復，倡導節能減排，低碳發展的綠色發展體系，高效提升污水處理廠治污防污運行效能，利用數字可視化技術進行智能化、網絡(luò )化、自動化的集成與整合，形成一個完整的智能化水質環境監測智慧運行系統。助力洋河酒廠污水處理系統走向智慧、綠色、節能、可持續的高質量發展。

智慧污水處理廠軟件系統

智慧污水廠通過下位機采集現場過程儀表、分析儀表、能耗監控、設備工況等信息匯同視頻監控進入中央控制室智慧綜合運管平臺，以云服務、物聯網、人工智能算法等技術為支撐，以單個或多個污水廠的數據為集合，綜合工藝和人工智能算法，給出污水廠運行預測和控制優化策略，實現污水廠“質”與“效”的雙提升。

PLC控制系統

康卓科技污水處理自控系統基于PLC、變頻器、無線通訊等設備組成的污水處理工業網絡(luò )，很好的滿足了現代化污水處理智能化需求。采用可編程控制器，通過串口通訊功能，根據現場的不便布線特點，采用工業無線通訊，實現了數據遠程采集與集中監控功能，大大提升了污水處理廠運行效率，污水處理PLC控制系統在多個污水處理廠運行效果良好。

智慧污水處理廠軟硬件系統功能：

1）數據實時監測與處理功能

系統所監測的數據在相應的畫面和表格中顯示，并具有隨機點測某個端站和巡測整個系統端站的功能。能對數據自行進行較大值、較小值、平均值、累加值進行統計。

2）圖形處理功能

根據數據庫繪制實時曲線圖和歷史趨勢曲線圖。

3）自動報表生成功能

根據需要按不同的時間周期生成日、月、年報表，也可按參數名稱自動生成報表。對污自來污水處理廠的液位、流量、設備運行狀態、電能、設備故障狀態、動力設備等信息中心自動匯總生成日報表。

4）歷史數據存儲功能

①歷史數據存儲時間可組態，如定時存盤時間間隔可在1分鐘、10分鐘、30分鐘、1個小時之間選擇。

②具有數據導入、導出功能，便于系統進行數據備份、恢復和進行數據對比分析。

③支持斷點續傳和數據緩存、補調功能：對網絡(luò )故障、設備通訊失敗等異常情況導致數據缺失進行數據補調，保持歷史數據完整。

④歷史趨勢數據保存周期大于1年。

5）實時/歷史趨勢查詢、實時/歷史報警查詢功能

可以以時間段、監控區域、監控點位、監控數值為條件查詢，歷史數據以表格和曲線圖輸出。

6）自動報警功能

報警包括：網絡(luò )斷線報警、設備通訊失敗報警、參數超標報警等。報警參數可靈活設置，并和管理人員的手機綁定，發生報警時自動發送短信告知。

7）輸出、打印功能

各種報表、查詢信息、報警信息能在屏幕上顯示及打印輸出。

8）信息發布功能

利用短信平臺資源，將系統中非常重要的事件按級別、按時段在不影響領導的日常生活的前提下，發送到污自來污水處理廠對應管理的人員手機上。

9）電子地圖功能

各個污自來污水處理廠在平臺軟件上可以通過電子地圖展示出分布坐標。可以進行電子地圖放大、縮小查看詳細的地理位置。

10）手機APP功能

通過手機APP，各子系統間的數據傳輸可通暢的進行，減少了數據的孤島現象。協同領導、管理人員和所轄的污自來污水處理廠領導和管理人員可以通過網絡(luò )獲取所關注的污自來污水處理廠運行信息。

11）視頻與報警聯動功能

①污自來污水處理廠內重要區域安裝視頻監控攝像機，當規劃的范圍內出現人員進出、車輛進出時或出現險情時，監控中心對應的視頻畫面出現全屏彈屏，提示值班人員注意。

②出現緊急報警時，可觸發監控中心警號鳴笛。

③規劃的視頻窗口內出現移動人體，物體，可以觸發報警信息推送至相關責任人手機上的視頻監控APP，及時了解現場情況。

12）設備信息備案功能

在軟件監控界面，單擊相應設備（潛水攪拌機、啟閉機、流量計等），即可彈出設備檔案信息，如：廠家、功率、生產日期等，實現設備的在線管理。

13）門禁功能

污自來污水處理廠配置門禁系統后，授權給專職管理人員，每個管理人員進出相應的污自來污水處理廠時間點在軟件上都可以有據可查，同時拒絕非法人員進入站區，達到安全管理的目的。

14）遠程控制功能

軟件上可以對各污自來污水處理廠進行控制，例如開啟提升泵，曝氣機等。可以實現手動、自動、遠程三種模式運行。

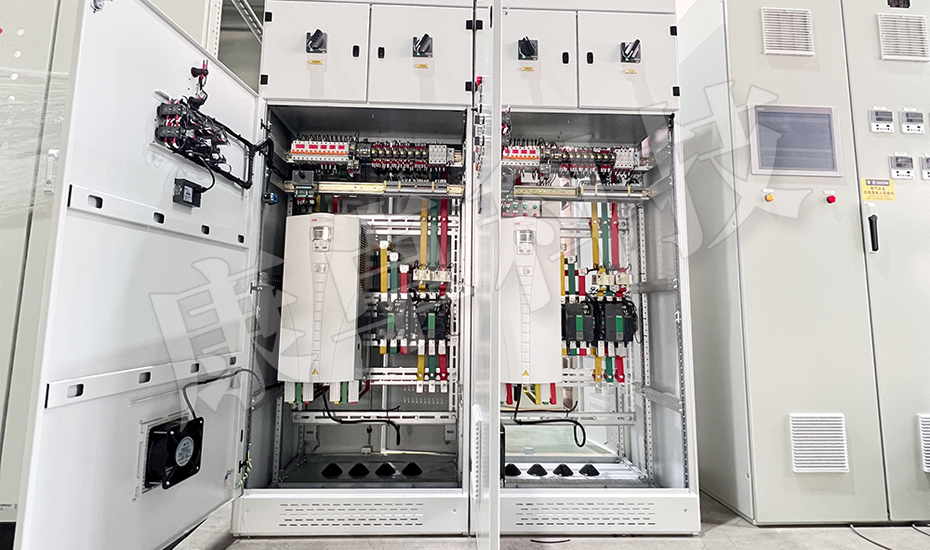

宿遷洋河鎮污水處理廠部分項目現場圖：
